RS-485

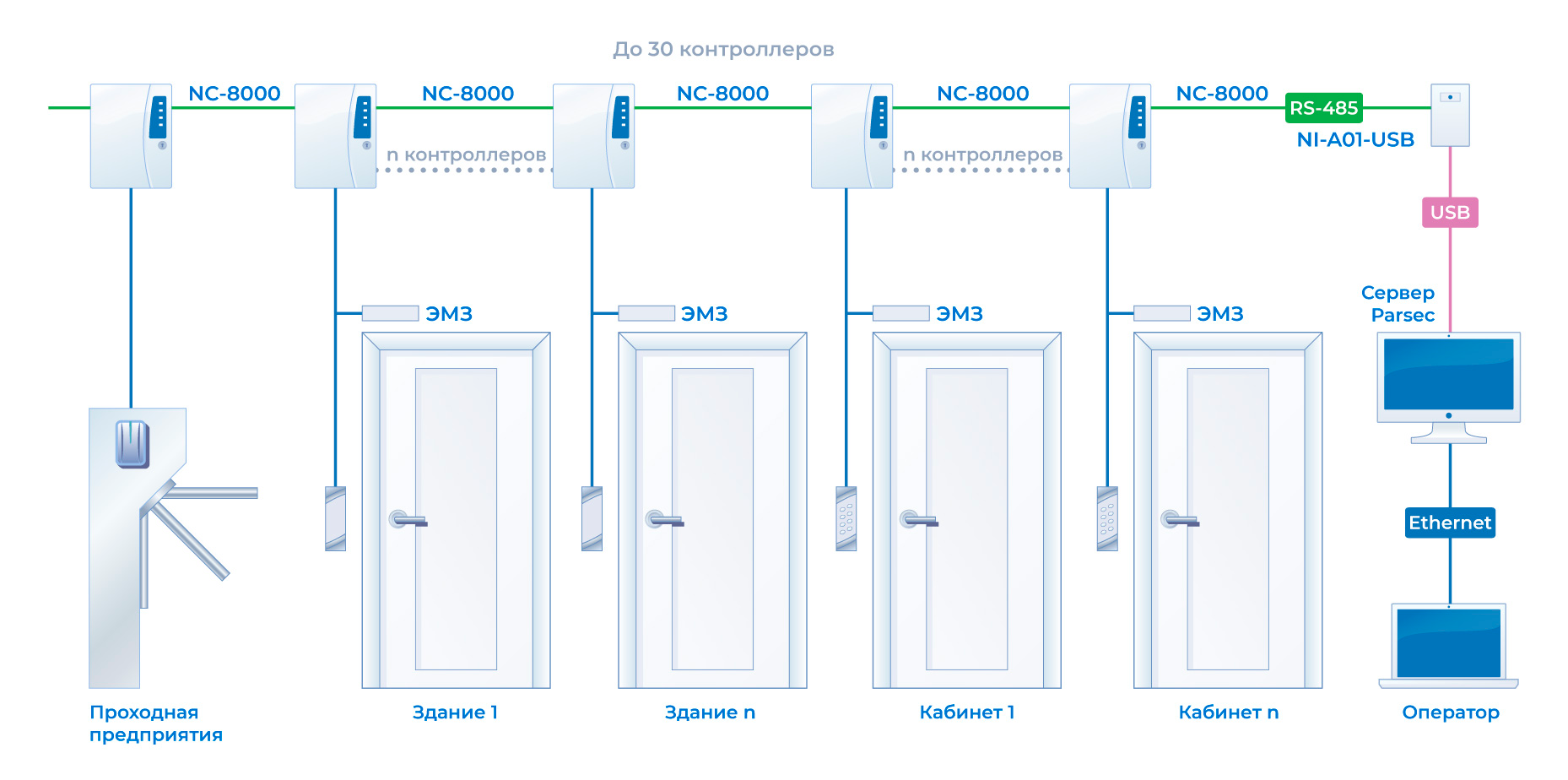

Особенности

  • Тип подключения - общая шина.
  • Подключение до 30 устройств на линию (в зависимости от типа используемого преобразователя интерфейсов).
  • Низкая скорость передачи данных.
  • Высокая помехозащищенность линии.
  • Рекомендуемая максимальная протяженность одной линии - до 1 000 м.

Контроллеры торговой марки Parsec, подключаемые по интерфейсу RS-485, давно зарекомендовали себя как надежное оборудование. Для объединения контроллеров, использующих для связи интерфейс RS-485, в линию и подключения их к рабочей станции или серверу применяются специальные интерфейсы NI-A01-USB (RS-485 в USB, до 30 контроллеров), CNC-12-IP (RS-485 в Ethernet, до 48 контроллеров) и CNC-14-IP (RS-485 в Ethernet, до 96 контроллеров).

   Рекомендации по использованию интерфейса RS-485

  • Если точки, оборудуемые СКУД, расположены рядом друг с другом, что позволяет проложить линию RS-485 от точки к точке с выводом ее к рабочей станции системы с минимальными затратами.
  • На этапе монтажа можно заранее установить на контроллерах адреса, и при пуско-наладке системы дополнительных манипуляций с оборудованием уже не потребуется.
  • Большая протяженность одной линии связи – до 1000 м.
RS-485

Ethernet

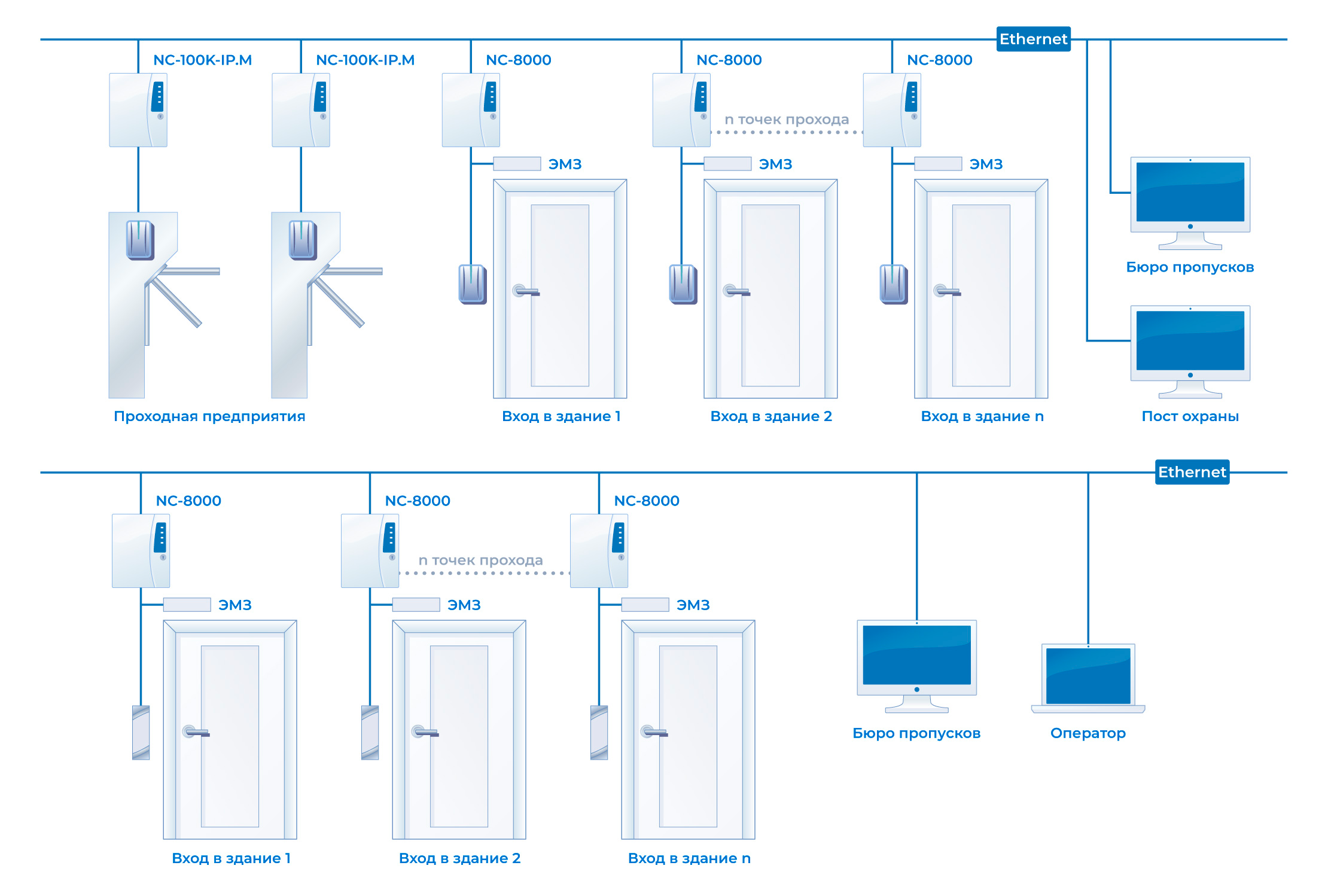

Особенности

  • Высокая скорость передачи данных (10 или 100 Мбит, в зависимости от модели контроллера).
  • Возможность использования существующей инфраструктуры ЛВС.
  • Прямое подключение устройства в IP-коммутатор, отсутствие дополнительных устройств-интерфейсов.
  • Тип подключения: звезда.
  • Протяженность сегмента линии до 100 м.

В случае выбора физической среды передачи данных Ethernet, сетевые контроллеры (NC-8000, NC-8000-D, NC-32K-IP, NC-100K-IP) подключаются с помощью кабеля типа витая пара и разъема RJ-45 в сеть предприятия.

Каждый контроллер настраивается (программируется) с помощью специальной утилиты EGP 4. Во время программирования в контроллер записывается его статический IP-адрес (DHCP не поддерживается), адрес управляющего компьютера (сервера или рабочей станции) Parsec, который будет взаимодействовать с данным контроллером и адрес сетевого шлюза (маршрутизатора), при необходимости (если контроллер и управляющий им компьютер находятся в разных IP-подсетях).

Обмен данными между контроллером и компьютером осуществляется в этом случае по транспортному протоколу UDP. Наличие каких-то специфических интерфейсов при выборе данного типа подключения не требуется, т.к. контроллер непосредственно через локальную сеть, состоящую из активного и пассивного сетевого оборудования (коммутаторы, маршрутизаторы и т.п.), подключается к компьютеру.

Рекомендации по использованию интерфейса Ethernet

  • Минимум монтажных работ в помещениях. В здании сделан ремонт и нет возможности производить строительные работы.
  • При уже организованной локальной сети в организации удобно использовать этот тип — минимум прокладок кабеля, подключение к близлежащим розеткам Ethernet.
  • Высокая скорость передачи данных.
  • Нет территориальной привязки оборудования к серверу или станции. Связь обеспечивается через коммутаторы.
  • Распределенность системы позволяет проводить ремонтно-восстановительные работы элементов оборудования без воздействий на остальное оборудование, т.к. оно находится на самостоятельных линиях связи.
Ethernet

Смешанная система

Особенности

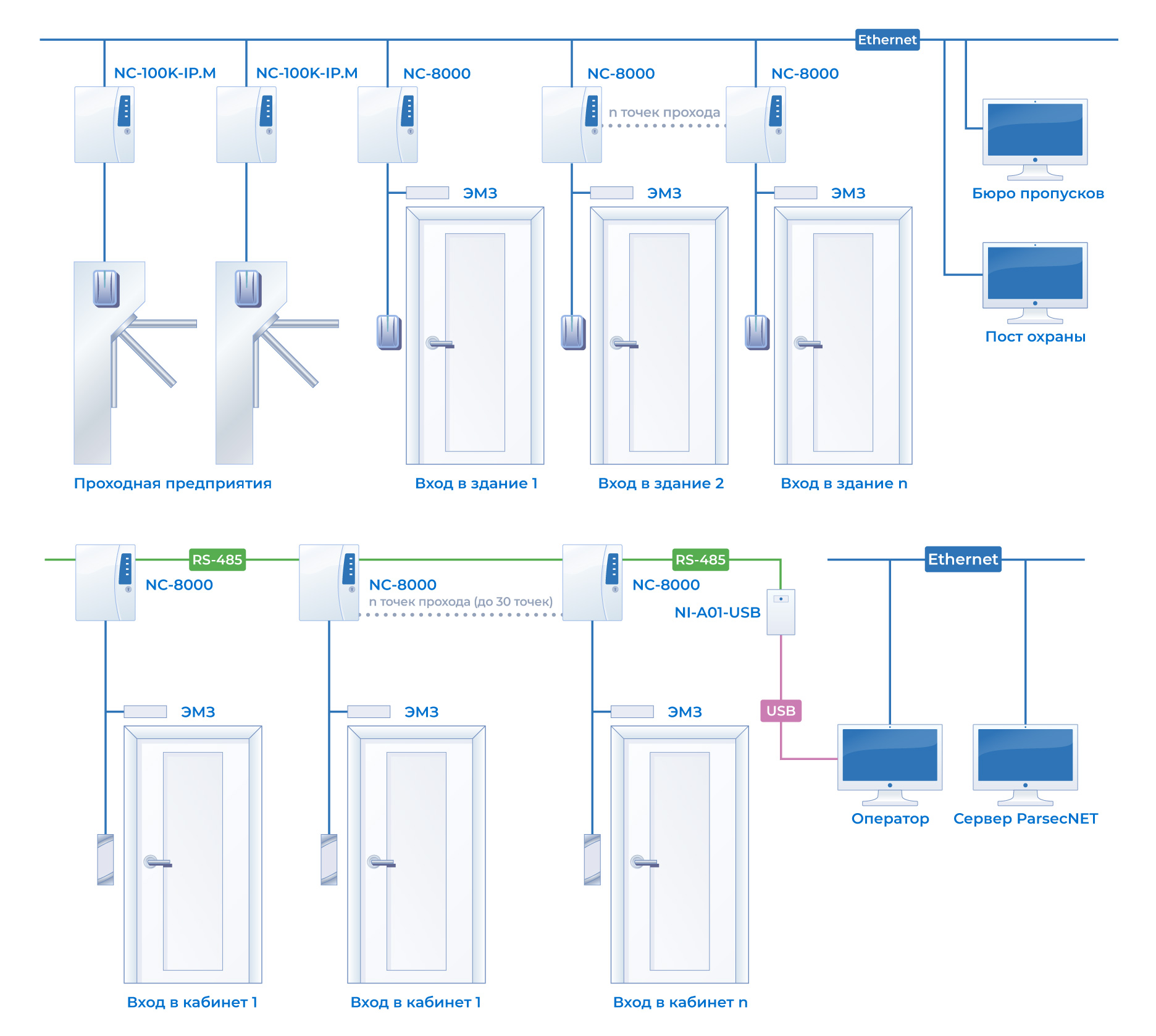

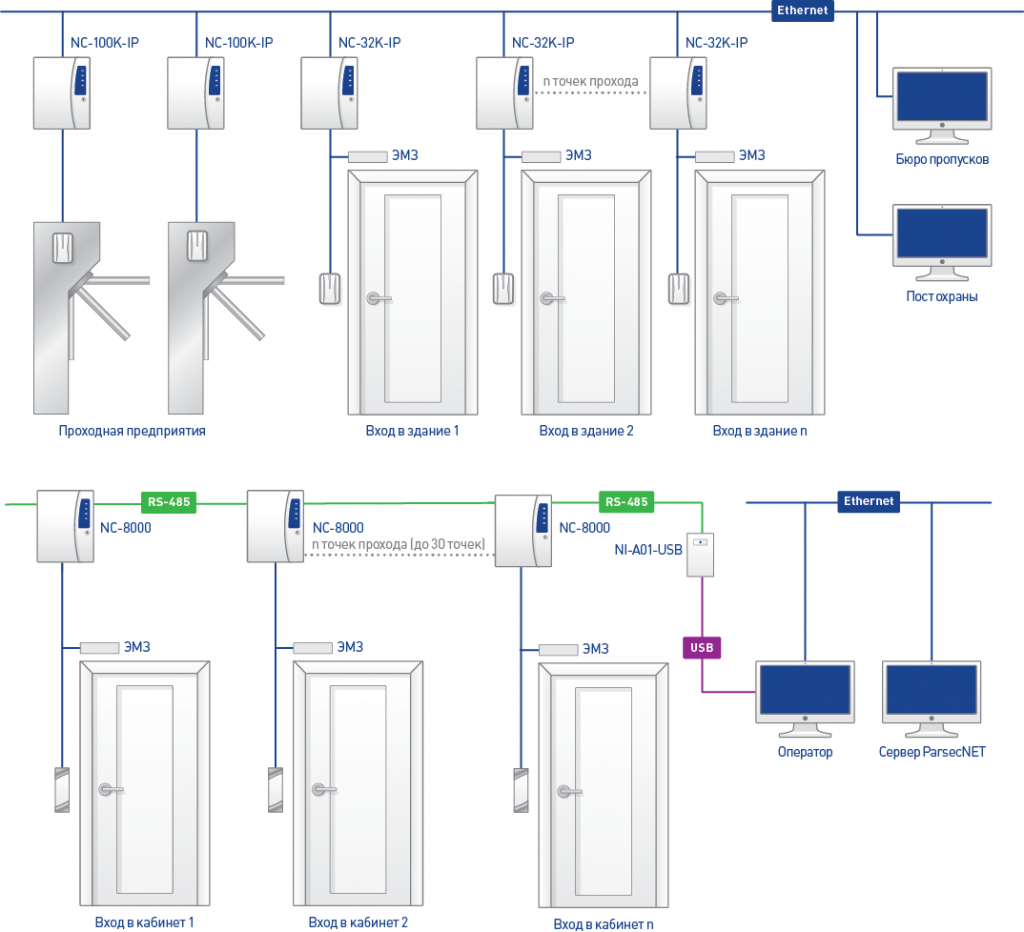

Смешанная топология системы подразумевает под собой использование как каналов связи Ethernet, так и линий RS-485 одновременно в одной системе.

Например, использование в системе USB-интерфейса NI-A01-USB является частным случаем смешанной топологии: к интерфейсу контроллеры подключаются по RS-485, а он сам к ПК — по USB.

Рекомендации по использованию интерфейсов Ethernet и RS-485

  • На объекте уже имеются проложенные линии одного из интерфейсов, и требуется расширение уже существующей системы. В зависимости от экономической эффективности и поставленных задач, можно расширять систему комбинируя интерфейсы RS-485 и Ethernet.
  • Комбинирование рекомендуется в тех случаях, когда стоит задача экономии. Прокладка в здании между этажами Ethernet, а на этажах использование более дешёвой линии RS-485.
  • Объект имеет разнонагруженные точки прохода. Например, существует центральная проходная, через которую проходит весь персонал и посетители объекта, а далее на территории имеется большое количество небольших корпусов, где трафик на точках прохода в разы меньше. В этом случае рекомендуется на проходной использовать оборудование, работающее на Ethernet, а в корпусах устанавливать контроллеры, работающие по RS-485.
  • Имеется территориально распределенный объект (комплекс зданий). Целесообразно использовать комбинированную систему в целях экономической и топологической эффективности.
Смешанная топология

Территориально-распределенная система

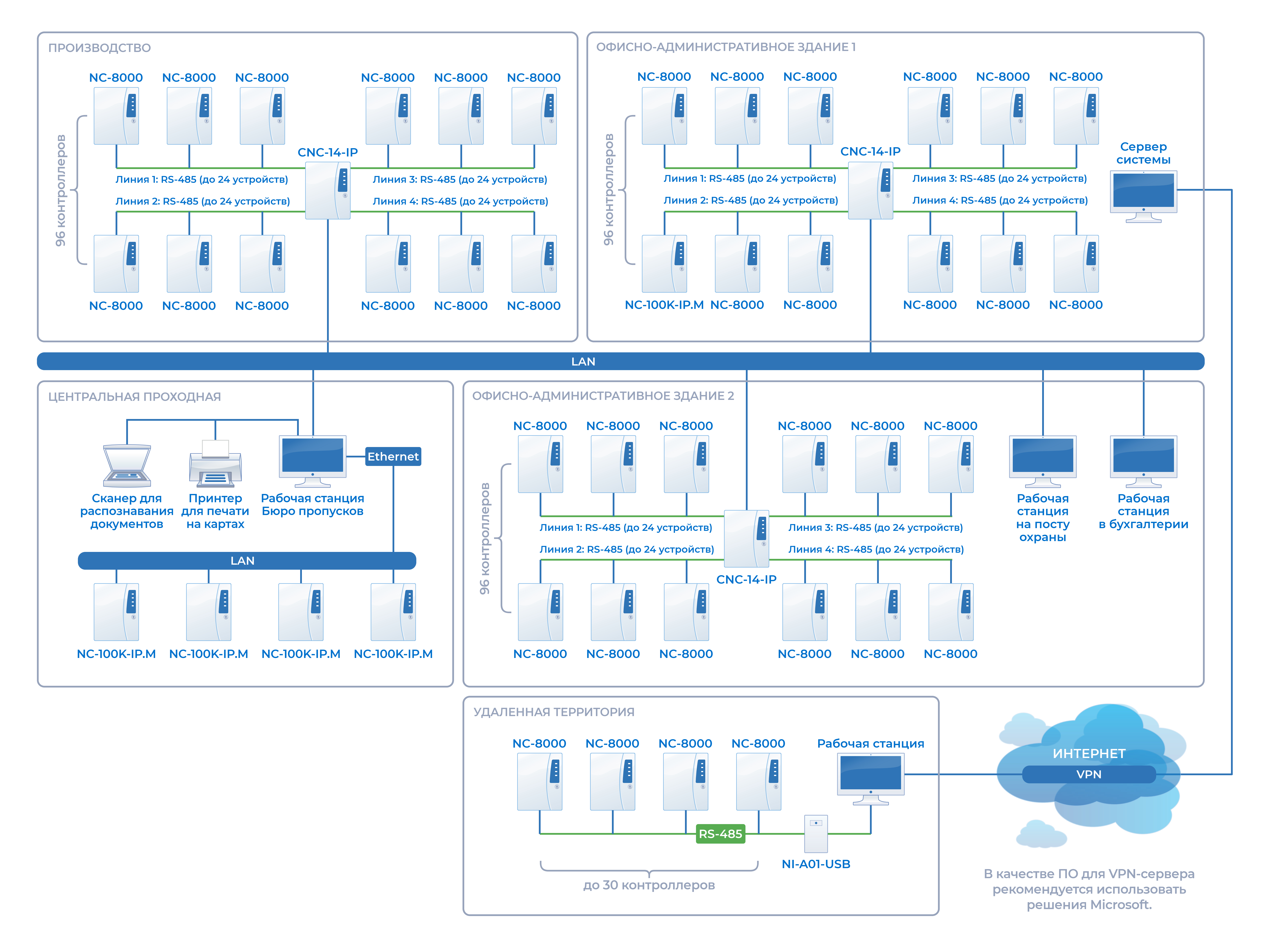

Особенности построения

Возможна такая ситуация, когда объекты территориально удалены и находятся не просто на разных улицах или даже в разных городах, но и в других странах. Независимо от топологии, используемой на любом из объектов, их можно объединить в одну систему.

Если нет возможности «пробросить» линию связи напрямую, следует использовать VPN-соединение между рабочими станциями локальных подсистем через сеть Интернет.

В качестве ПО для VPN-сервера рекомендуется использовать решения Microsoft.

Территориально-распределенная система

Многосерверная система

Особенности построения

Связанные сервера кластера могут обмениваться следующими данными:

  • персонал;
  • идентификаторы;
  • группы доступа;
  • события доступа.

Мастер-сервер, в дополнение к этим данным, может рассылать связанным серверам:

  • расписания;
  • праздники;
  • шаблоны печати;
  • шаблоны дополнительных полей.

Многосерверность представляет собой объединение нескольких независимых серверов Parsec в общий кластер с общими правилами и пользователями. Синхронизация данных между серверами осуществляется через FTP-сервер.

Связанный сервер можно создать только на том ПК, на котором стоит аппаратный ключ защиты лицензии PNSoft-Standart или PNSoft-Proffessional. Однако мастер-сервером можно назначить только тот сервер, который установлен на ПК с аппаратным ключом лицензии PNSoft-Proffessional.

Рекомендации по использованию многосерверной СКУД ParsecNET 3

  • Крупные, территориально распределенные организации;
  • Обеспечение единообразной структуры данных (правила наименования, структура подразделений, праздники и т.д.) у всех филиалов;
  • Обеспечение сквозного доступа сотрудников компании на территории филиалов;
  • Получение бесшовных кумулятивных отчетов УРВ по подразделениям компании вне зависимости от фактических перемещений (командировок);
  • Облегчение разворачивания СКУД на новых объектах.
Многосерверная система
