При построении систем контроля доступа на базе системы ParsecNET возможно использовать следующие среды передачи данных: Ethernet (10BASE-T/100BASE-T), RS-485 (промышленный стандарт передачи данных). Данные среды можно использовать как отдельно, так и совместно, подключая разные участки системы по разным протоколам физического уровня.

Выбор типов каналов связи производится в зависимости от многих факторов: от количества и расположения точек прохода, от размеров и этажности здания, от наличия кабельных шахт и каналов, от состава уже проложенных кабельных трасс, а также от структуры ЛВС здания. В зависимости от задач, удобства монтажа и эксплуатации возможно совмещение разных типов каналов связи в рамках одной системы.

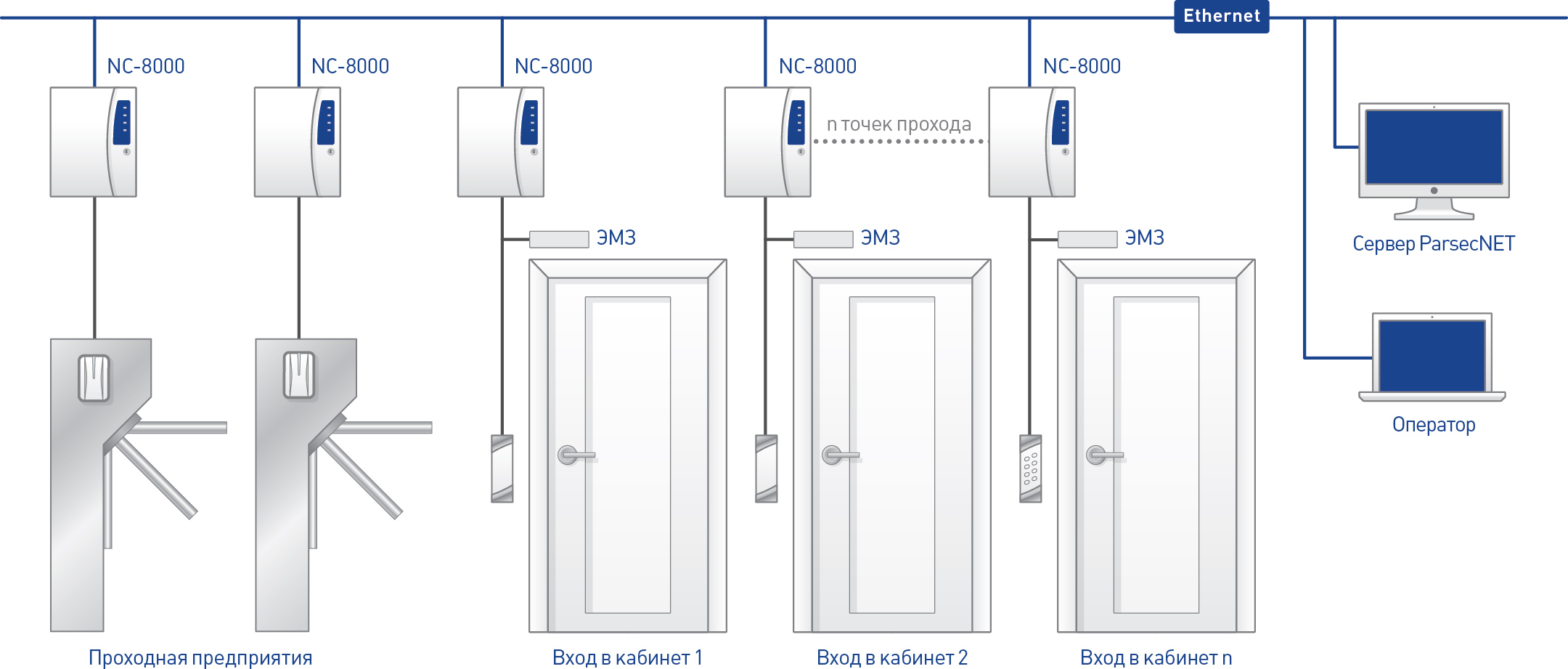

Построение системы на Ethernet

Построение СКУД на Ethernet




В случае выбора физической среды передачи данных Ethernet, сетевые контроллеры (NC-2000-IP, NC-2000-DIP, NC-8000, NC-8000-D) подключаются с помощью кабеля типа витая пара и разъема RJ-45 в сеть предприятия.

Каждый контроллер настраивается (программируется) с помощью специальной утилиты EGP 4. Во время программирования в контроллер записывается его статический IP-адрес (DHCP не поддерживается), адрес управляющего компьютера (сервера или рабочей станции) Parsec, который будет взаимодействовать с данным контроллером и адрес сетевого шлюза (маршрутизатора), при необходимости (если контроллер и управляющий им компьютер находятся в разных IP-подсетях).

Обмен данными между контроллером и компьютером осуществляется в этом случае по транспортному протоколу UDP. Наличие каких-то специфических интерфейсов при выборе данного типа подключения не требуется, т.к. контроллер непосредственно через локальную сеть, состоящую из активного и пассивного сетевого оборудования (коммутаторы, маршрутизаторы и т.п.), подключается к компьютеру.

Рекомендации по использованию интерфейса Ethernet

  • Минимум монтажных работ в помещениях. В здании сделан ремонт и нет возможности производить строительные работы.
  • При уже организованной локальной сети в организации удобно использовать этот тип – минимум прокладок кабеля, подключение к близлежащим розеткам Ethernet.
  • Высокая скорость передачи данных.
  • Нет территориальной привязки оборудования к серверу или станции. Связь обеспечивается через коммутаторы.
  • Распределенность системы позволяет проводить ремонтно-восстановительные работы элементов оборудования без воздействий на остальное оборудование, т.к. оно находится на самостоятельных линиях связи.

Особенности данного решения

  • Нет территориальной привязки оборудования к серверу или станции. Связь обеспечивается через коммутаторы.
  • Распределенность системы позволяет проводить ремонтно-восстановительные работы элементов оборудования без воздействий на остальное оборудование, т.к. оно находится на самостоятельных линиях связи.
  • Высокая скорость передачи данных (10 или 100 Мбит, в зависимости от модели контроллера).
  • Возможность использования существующей инфраструктуры ЛВС.
  • Прямое подключение устройства в IP-коммутатор, отсутствие дополнительных устройств-интерфейсов.
  • Тип подключения: звезда.
  • Протяженность сегмента линии до 100 м.

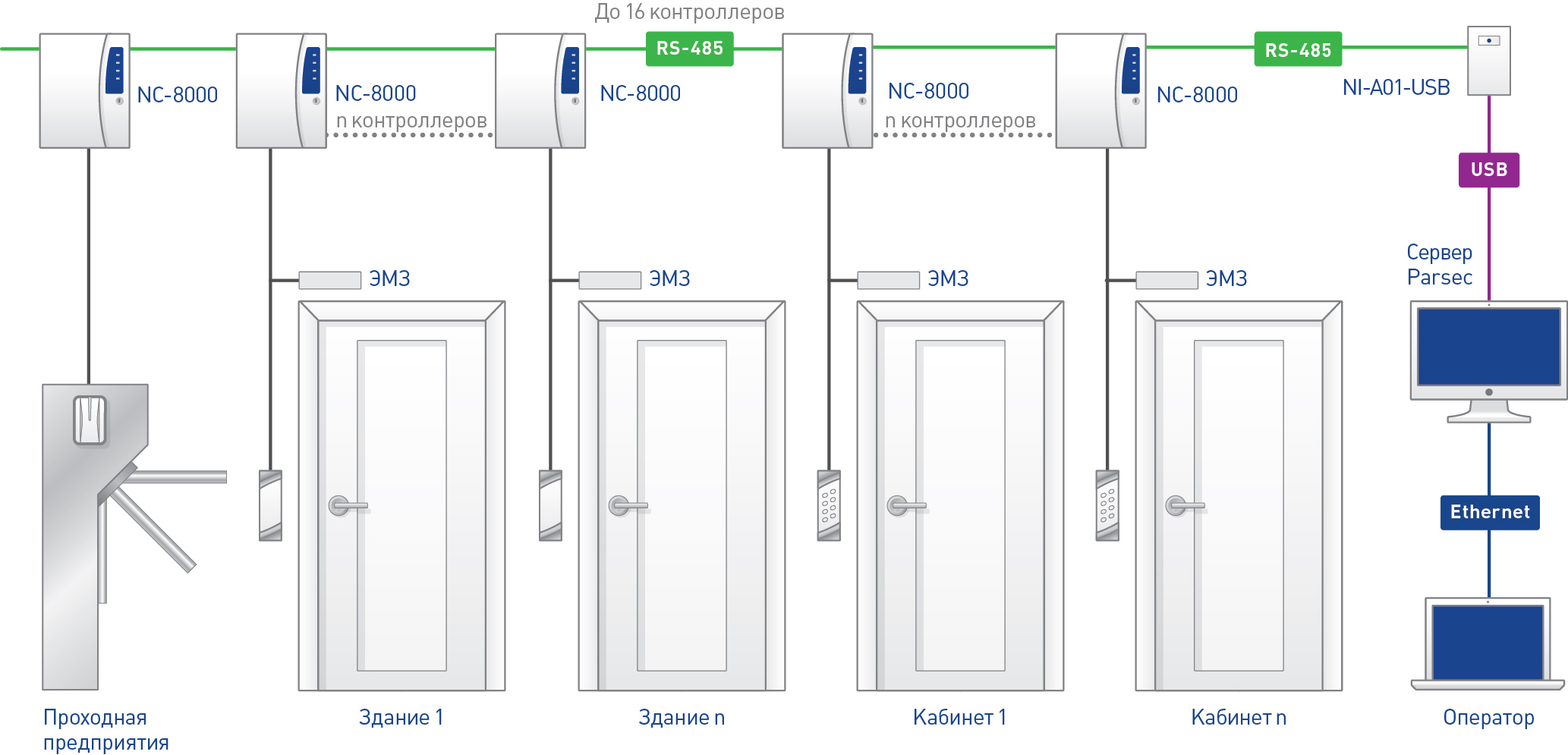

Построение системы на RS-485



В данном случае система контроля доступа физически представляет из себя набор «линий» оборудования, которые подключаются к управляющему компьютеру с помощью того или иного интерфейса связи (NI-A01-USB, CNC-12-IP). Устройства на линию подключаются последовательно по топологии «шина». Возможно подключение по типу «звезда», но в этом случае резко падают характеристики линии – количество устройств на ней и максимальная длина уменьшаются.

По RS-485 в систему подключаются следующие модели сетевых контроллеров ParsecNET: NC-1000, NC-5000, NC-2000-D, NC-8000, NC-8000-D.

Рекомендации по использованию интерфейса RS-485

  • Ограничен бюджет, требуется использование не дорогого надежного решения.
  • Точки, оборудуемые СКУД расположены рядом друг с другом, что позволяет проложить с минимальными затратами линию RS-485 от точки к точке с выводом ее к рабочей станции системы.
  • Удобство настройки на этапе пуско-наладки. На этапе монтажа можно заранее установить на контроллерах адреса, и при пуско-наладке системы дополнительных манипуляций с оборудованием уже не потребуется.
  • Большая протяженность одной линии связи – до 1000 м.

Особенности данного решения

  • Экономически эффективное решение при ограниченном бюджете.
  • Удобство настройки на этапе пуско-наладки. На этапе монтажа можно заранее установить на контроллерах адреса, и при пуско-наладке системы дополнительных манипуляций с оборудованием уже не потребуется.
  • Сравнительно низкая скорость передачи данных по шине.
  • До 30 устройств на одной линии (в зависимости от используемого интерфейса подключения).
  • Рекомендуемая протяженность одной линии до 1000 м.
  • Тип подключения: общая шина.

Построение смешанной системы

Смешанная топология системы подразумевает под собой использование как каналов связи Ethernet, так и линий RS-485 одновременно в одной системе.

Например, использование в системе USB-интерфейса NI-A01-USB является частным случаем смешанной топологии: к интерфейсу контроллеры подключаются по RS-485, а он сам к ПК – по USB.

Рекомендации по использованию интерфейсов Ethernet и RS-485

  • На объекте уже имеются проложенные линии одного из интерфейсов, и требуется расширение уже существующей системы. В зависимости от экономической эффективности и поставленных задач, можно расширять систему комбинируя интерфейсы RS-485 и Ethernet.
  • Комбинирование рекомендуется в тех случаях, когда стоит задача экономии. Прокладка в здании между этажами Ethernet, а на этажах использование более дешёвой линии RS-485.
  • Объект имеет разнонагруженные точки прохода. Например, существует центральная проходная, через которую проходит весь персонал и посетители объекта, а далее на территории имеется большое количество небольших корпусов, где трафик на точках прохода в разы меньше. В этом случае рекомендуется на проходной использовать оборудование, работающее на Ethernet, а в корпусах устанавливать контроллеры, работающие по RS-485.
  • Имеется территориально распределенный объект (комплекс зданий). Целесообразно использовать комбинированную систему в целях экономической и топологической эффективности.

Особенности данного решения

  • На объекте уже имеются проложенные линии одного из интерфейсов, и требуется расширение уже существующей системы. В зависимости от экономической эффективности и поставленных задач, можно расширять систему комбинируя интерфейсы RS-485 и Ethernet.
  • Комбинирование рекомендуется в тех случаях, когда стоит задача экономии. Прокладка в здании между этажами Ethernet, а на этажах использование более дешёвой линии RS-485.
  • Объект имеет разнонагруженные точки прохода. Например, существует центральная проходная, через которую проходит весь персонал и посетители объекта, а далее на территории имеется большое количество небольших корпусов, где трафик на точках прохода в разы меньше. В этом случае рекомендуется на проходной использовать оборудование, работающее на Ethernet, а в корпусах устанавливать контроллеры, работающие по RS-485
  • Имеется территориально распределенный объект (комплекс зданий). Целесообразно использовать комбинированную систему в целях экономической и топологической эффективности.

Рекомендации по построению СКУД ParsecNET Office

  • Рекомендуется при выборе контроллеров системы учитывать количество пользователей (карт) в системе, т.к. контроллеры имеют ограниченную емкость базы данных пользователей.
  • Рекомендуется при выборе контроллеров системы учитывать требования заказчика к расписаниям доступа, которые должны быть настроены в системе.
  • Рекомендуется правильно подбирать кабели для подключения считывателей и контроллеров системы, правильно рассчитывать их максимальную длину и соблюдать требования по их прокладке.
  • Совершенно не обязательно подключать все контроллеры на 1 сервер системы. Можно и нужно распределять контроллеры по рабочим станциям системы в соответствии с территориальной близостью рабочих станций и контроллеров. При этом на рабочую станцию, к которой подключено оборудование и на ней не работает оператор, лицензия PNOffice-WS не нужна, такие «станции оборудования» не подлежат лицензированию. При этом, конечно, рекомендуется, чтобы «станция оборудования» не выключалась и работала постоянно, как и сервер системы.
  • Рекомендуется выделять для СКУД ParsecNET отдельную IP-подсеть со статической адресацией.
  • На контроллерах высоконагруженных проходных (с большой интенсивностью прохода) рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на коротких линиях. (не более 5 контроллеров на 1 линию).
  • В многоэтажных зданиях рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на IP-шюзах (в этом случае, с помощью, например, 2-х канального шлюза CNC-12-IP можно подключить 1-2 этажа здания по RS-485).
  • Не рекомендуется в случае использования протокола RS-485 организовывать подключение контроллеров по типу «звезда».
  • Не рекомендуется на линию RS-485 подключать максимально возможное количество контроллеров. Оставляйте запас 30-40% от максимальной емкости линии. Это связано с ограниченными скоростными характеристиками интерфейса RS-485, а также с затруднением последующего наращивания количества устройств на линии в случае необходимости расширения.
