Шлюз на двух контроллерах NC-серии с 4 считывателями

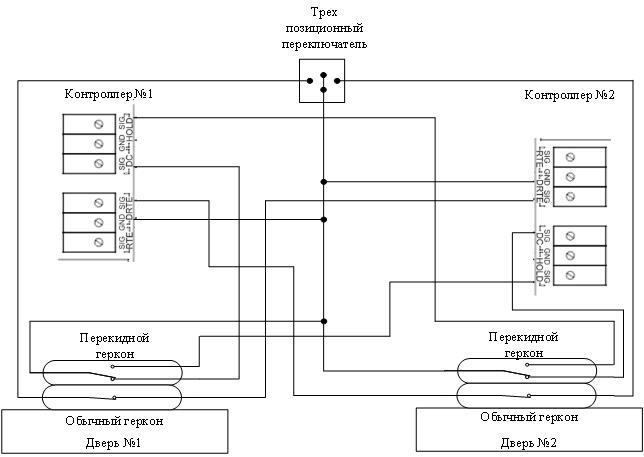

Схема организации шлюза на двух контроллерах NC-серии с 4 считывателями с возможностью управления дверьми шлюза охранником (кнопкой).

Особеностью данного шлюза является тот факт, что дверь блокируется только на тот момент, пока открыта противоположная дверь шлюза.

При нахождении внутри шлюза человека считыватели с обеих сторон шлюза разблокированы.

Для реализации механизма блокировки считывателей при открытии двери и разблокировки считывателей при закрытых дверях предлагаем следующий механизм:

1. на двери №1
1.1 общий контакт перекидного геркона подключить на GND контроллера №1,
1.2 нормально-замкнутый контакт перекидного геркона подключить на DC контроллера №1,
1.3 нормально-разомкнутый контакт перекидного геркона подключить на HOLD контроллера №2,

2. на двери №2
2.1 общий контакт перекидного геркона подключить на GND контроллера №2,
2.2 нормально-замкнутый контакт перекидного геркона подключить на DC контроллера №2,
2.3 нормально-разомкнутый контакт перекидного геркона подключить на HOLD контроллера №1,

3. Для реализации механизма попеременного открывания дверей охранником необходимо установить на посту трёхпозиционный переключатель.
3.1 Центр трёхпозиционного переключателя соединяется с GND обоих контроллеров,
3.2 обычный размыкающийся геркон на двери №1: один конец размыкающегося геркона подключить к DRTE контроллера №2, другой конец размыкающегося геркона - к одному плечу трёхпозиционного переключателя,
3.3 обычный размыкающийся геркон на двери №2: один конец размыкающегося геркона подключить к DRTE контроллера №1, другой конец размыкающегося геркона - к другому плечу трёхпозиционного переключателя.

4) В настройках контроллеров установить галочку выключатель блокировки.

Алгоритм работы: сотрудник карточкой открывает дверь, через перекидной геркон блокируется контроллер другой двери (на считывателях моргает зелёный светодиод), т.е. одновременное открывание дверей невозможно.
Охранник также не может открыть дверь пока не закрыта другая, т.к. при открытой двери разрывается цепь управления другой двери. При закрытых дверях открыть можно только одну.

Одновременное открывание сразу двух дверей с помощью обычных карт невозможно.

Следует помнить, что карточка с привилегией "Проход при блокировке" может открыть обе двери.
